换热器


l 产品规格型号
WDH-HR-A系列、WDH-HR-B系列


l单行程换热器WDH-HR-A

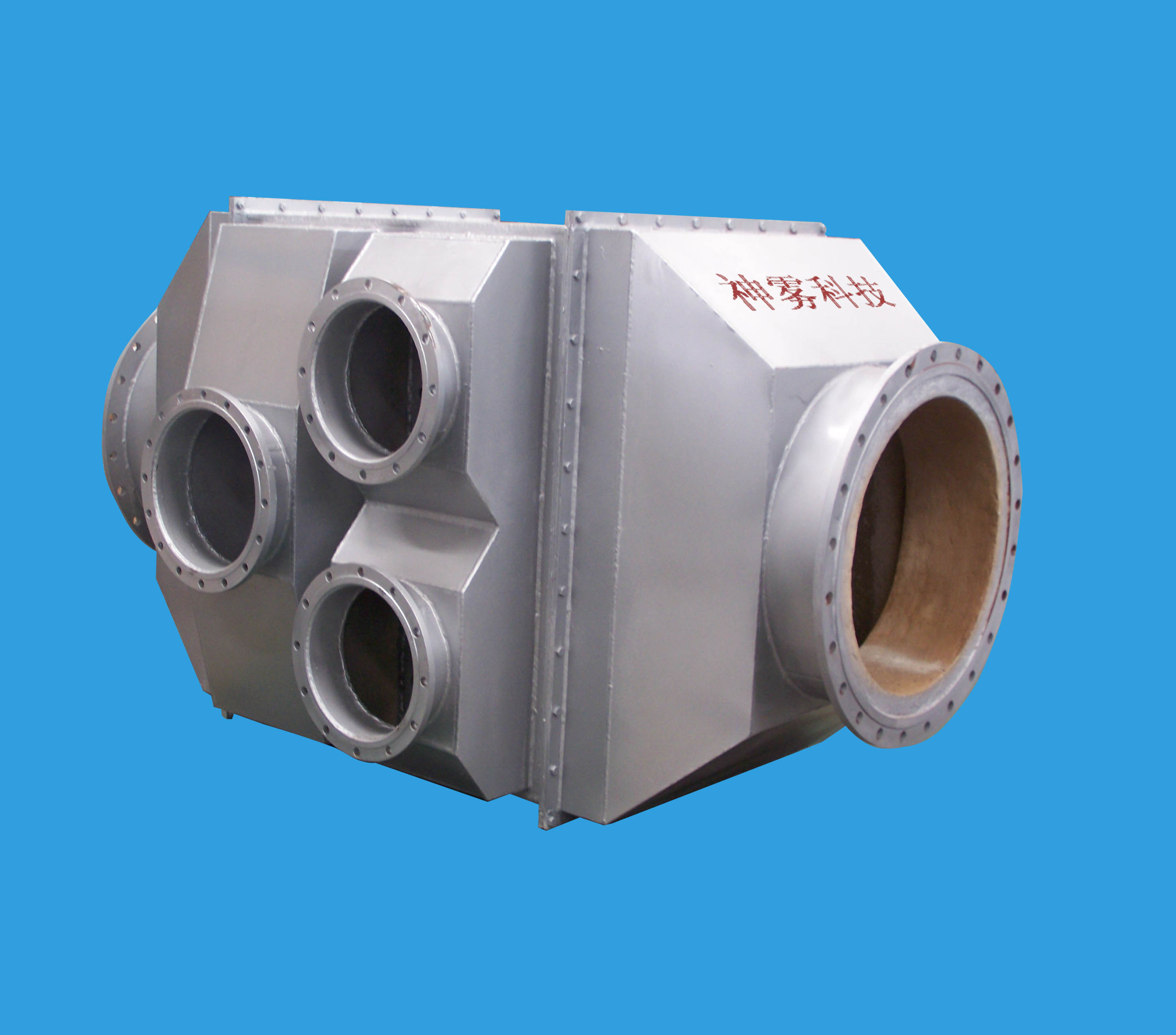

 双行程换热器WDH-HR-B
产品性能简介
WDH-HR型高效管状换热器与传统的换热器相比，有下面三个方面独特的机构特点。
u 最佳扭曲比的螺旋形内插件
在换热器传热管内加螺旋形内插件是近年来提高管状换热器传热率的一项有效措施，本产品采用国外已取得成熟使用经验的具有最佳扭曲比的螺旋形内插件，由此产生的管内　旋转流体使管子内壁附面层减薄、中断和破损，加上内插件参与间接热交换，从而使得换热器的综合传热系数大大提高。
u 弯管热管组；

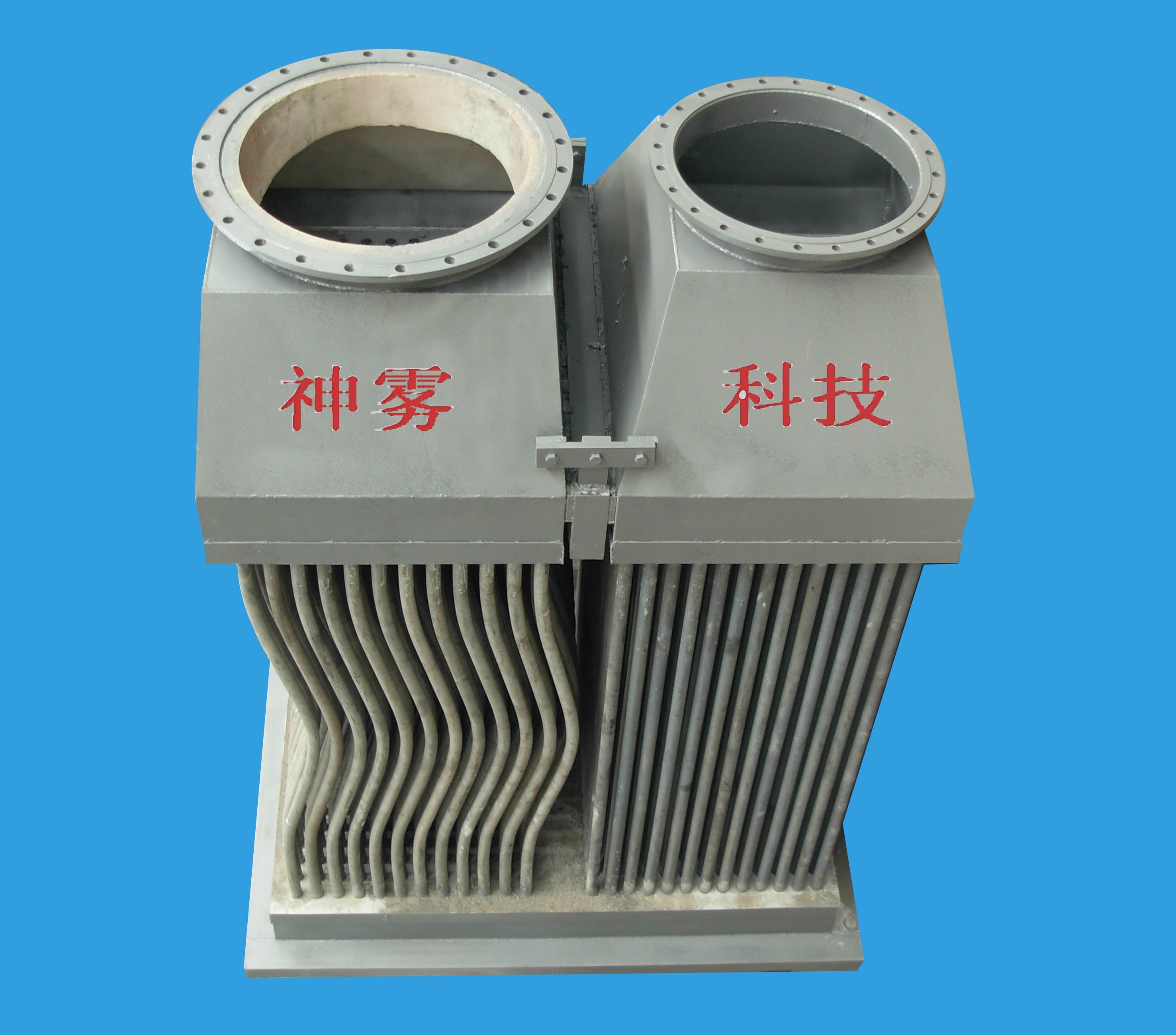

换热器高温烟气侧的管组承受高温烟气的热辐射与热冲刷，通常称着部分管组为“热组管”。热组管的受热膨胀问题直接影响换热器的寿命，如何选用一种既有效又经济的结构也是换热器设计人员的关键问题之一。本产品采用弯管热管组，它可自动补偿管组的不均匀膨胀，防止管板焊缝开裂，保证换热器正常工作；又比那种管子端头安装膨胀节的办法得经济。
u 带阻尼片的连风箱
本换热器的下部连风箱安有用于均匀布风的阻尼片，这样可有效地防止空气偏流，从而改善换热器性能，延长使用寿命。


l 产品技术参数
u 综合传热系数
K=40～50W/m2. ℃
(34.4～43Kcal/m²·h·℃)
u 温度效率
温度效率>0.65
u 空气预热温度
在烟气温度600～800℃时预热空气350～500℃以上
u 阻力损失
空气侧阻力损失：1000～3000Pa；烟气侧阻力损失：80～150Pa







l WDH-HR系列高效管状换热器规格系列表
换热器为非标设备，本公司可根据用户提出的工况条件，设计、制造各种规格的产品，用户也可以直接选定下表中的现有的规格。


型号	预热 高×宽 （mm）	烟道断面尺寸 高×宽 （mm）	换热气有效尺寸 高×宽×长 （mm）	冷风管 公称直径 （mm）	热风管 公称直径 （mm）
SWH-G-16A	5000-6000	1600×1530	1600×1530×1800	Φ400	Φ500
SWH-G-16B	6000-7000	1600×1530	1600×1530×2250	Φ500	Φ650
SWH-G-16C	7000-8000	1600×1760	1600×1760×2030	Φ550	Φ700
SWH-G-16D	8000-9000	1600×1840	1600×1840×2250	Φ600	Φ750
SWH-G-16E	9000-10000	1600×2260	1600×2260×2250	Φ650	Φ800
SWH-G-16F	10000-11000	1600×2260	1600×2260×2700	Φ700	Φ850
SWH-G-16G	11000-13000	1600×2140	1600×2410×2700	Φ750	Φ900
SWH-G-16H	13000-15000	1600×2540	1600×2540×3150	Φ800	Φ950
SWH-G-16I	15000-17000	1600×2970	1600×2970×3150	Φ800	Φ950
SWH-G-16J	17000-20000	1600×3100	1600×3100×3600	Φ850	Φ1050
SWH-G-16K	20000-23000	1600×3510	1600×3510×3600	Φ850	Φ1050
SWH-G-16L	23000-26000	1600×3950	1600×3950×4050	Φ900	Φ1100
SWH-G-16M	26000-30000	1600×3950	1600×3950×4500	Φ1000	Φ1200
